中村留精密工業株式会社(石川県白山市、代表取締役：中村匠吾)は、新製品となるATC型複合加工機「RX-50」を発表いたしました。
近年、時計部品、医療部品、ジュエリーをはじめとする高付加価値部品の加工においては、高い寸法精度や表面品質が求められる一方、材料そのものが高価であるため、加工不良による損失を極力抑えることが重要になっています。

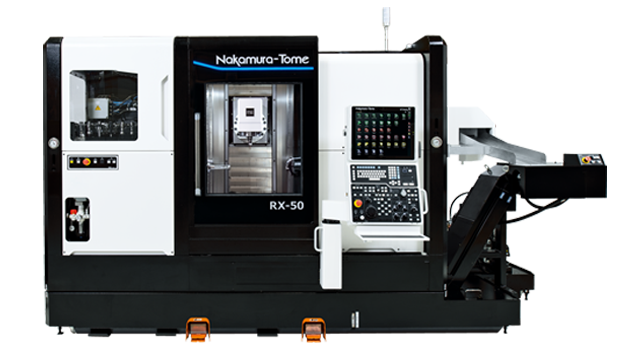

こうした市場ニーズに応えるために開発されたのが、ATC型複合加工機「RX-50」です。
RX-50が目指したのは、試し加工を繰り返しながら品質を追い込む生産ではなく、最初の1個から完成品を生み出すことです。量産品向けの生産効率だけを追求するのではなく、少量生産の高価なワークを確実に完成品へ仕上げるための高い加工精度を追求しました。
■YouTube
https://youtu.be/KYEEIoK9NMw
■RX-50の詳細はこちら
https://www.nakamura-tome.co.jp/products/machines/rx-50/

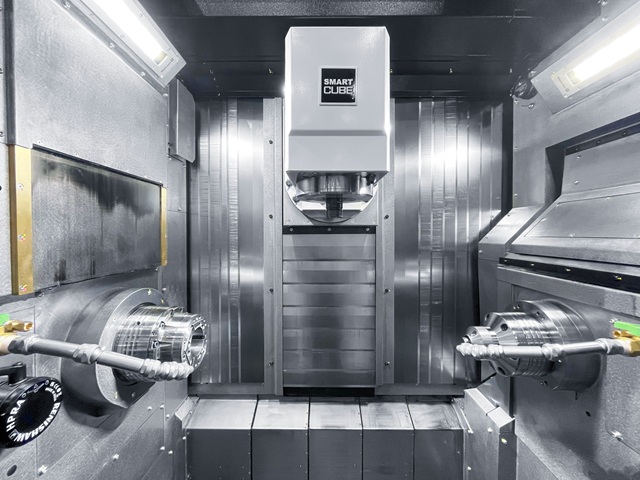

本機は、NTRX-300シリーズと同様の対向2スピンドル+工具主軸というタレットを持たないシンプルな構成により、小型機でありながら広い加工領域を確保しています。
RX-50の大きな特長の一つが、高精度を実現するために磨き上げられた機械構造です。
独立した工具主軸は、ほかの加工系統から伝わる振動や熱などの外的要因の影響を抑制し、工具主軸そのものの位置決め精度を高めています。

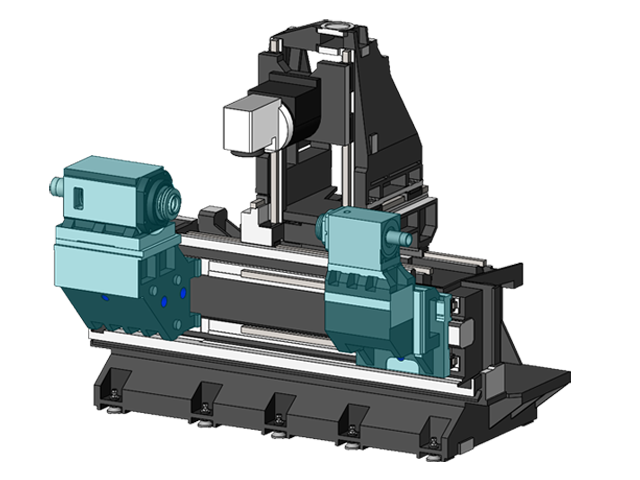

また、対向2スピンドルを水平ベッドに対して垂直かつ左右対称に配置した独自のシンメトリー構造を採用。優れた熱安定性を実現し、長時間にわたり高精度な加工性能を維持します。
さらに、連続運転や工具交換を伴う生産環境においても高い寸法再現性を発揮し、常に高品質で信頼性の高い加工を実現します。
■小型工具主軸「NT Smart Cube」

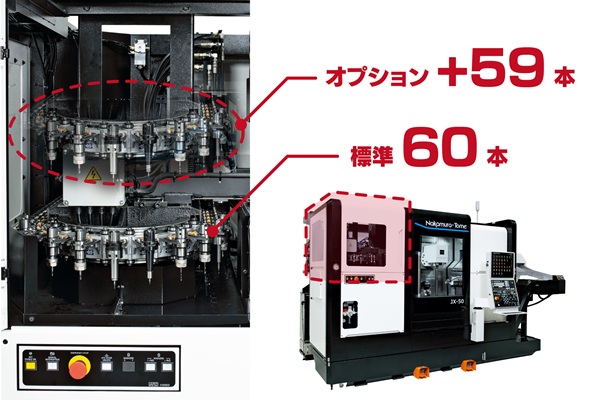

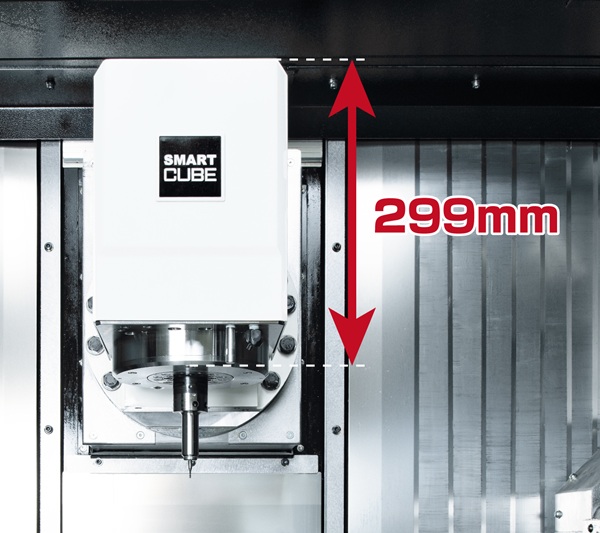

工具主軸には、当社独自開発の小型工具主軸ユニット「NT Smart Cube」を搭載（長さ299mm）。最高回転数30,000min-1を誇り、高速・高精度な加工を実現します。また、ATC（自動工具交換）機能を備え、工具はATCマガジンに搭載。標準で60本の工具をコンパクトに収納可能であり、オプションで119本まで搭載することができます。追加マガジンは縦に配列されるため、機械本体サイズを変えることなく拡張可能です。

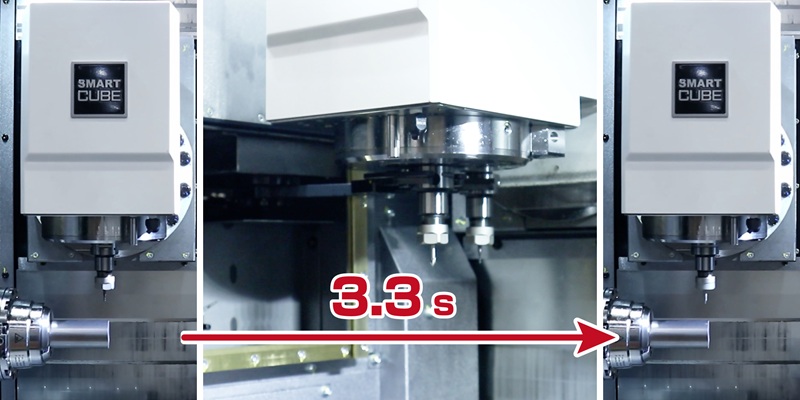

さらに、チップtoチップ時間はわずか3.3秒という驚異的なスピードを実現。加えて、各種アイドルタイムを削減するソフトウェア「クロノカット α」を標準搭載し、加工時間と非加工時間の両面を最適化。これにより、サイクルタイムを大幅に短縮することに成功しました。
■コンパクトな本機設計
機械本体サイズは3,000mm×2,000mm（チップタンク・コンベア含む：4,309.2mm×2,378mm）と、工具主軸機としては非常にコンパクトな設計です。
限られた設置スペースにも対応できるため、生産性を維持しながら工場レイアウトの自由度向上に貢献します。
■負担を削る複合加工機

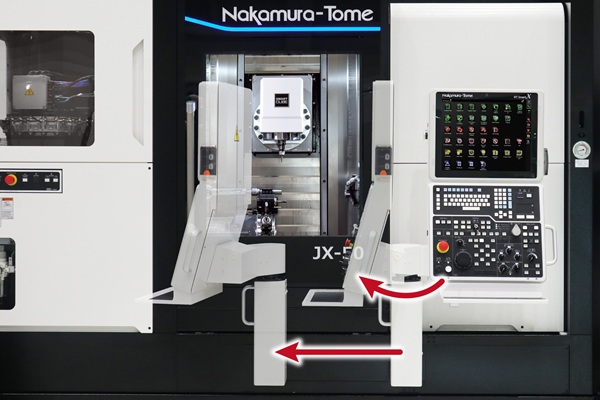

ユーザビリティにも配慮した操作盤は、回転および移動が可能で、作業者が最適な位置で操作できる設計としています。ATCマガジン付近まで操作盤を移動できるため、工具設定作業も容易です。
また、機械前面から主軸中心までの距離を450mmに抑え、作業者の身体負担を軽減しました。
■大切な一個を、確かな一個に。
RX-50は、時計、医療、ジュエリーといった高付加価値分野に向けて開発されたATC型複合加工機です。
高価な材料を無駄にしない高精度な機械構造、高速な工具交換システム、そして省スペース性を兼ね備えた本機は、「大切な一個を、確かな一個に。」というコンセプトのもと、お客さまのものづくりに新たな価値を提供します。
■代表取締役社長 中村匠吾からのコメント
精密電子部品や医療部品、ジュエリー、時計部品など、高価値な部品の加工では、100個でも1個でも失敗しないことが重要です。
RX-50が目指したのは、試し加工を繰り返すのではなく、最初の1個から完成品を生み出すこと。「大切な一個を、確かな一個に。」という想いのもと、高精度を追求した機械構造と安定した加工性能、高い切削能力を凝縮しました。コンパクトでありながら幅広い加工に対応し、高価なワークを確実な価値へと変えるATC型複合加工機です。
ぜひ多くのお客さまに新製品「RX-50」を体感いただきたいと思います。一緒に現場の負担を削りましょう！
■お問い合わせやご相談はこちら
https://www.nakamura-tome.co.jp/contact_menu/contact_product/
■最後に
今後もお客様のお声を積極的に取り入れていきたいと考えております！機能面など気になることがございましたら、些細なことでもお伝えいただければ幸いです。
今後とも中村留精密工業をよろしくお願いいたします。
