製品の特長
-
コンパクトな下タレット付き工具主軸機
機械本体サイズは3,000mm×2,000mm。（チップタンク・コンベア含む：4,264.4mm×2,378mm）下タレット付き工具主軸機としては非常にコンパクトな設計で、限られた設置スペースにも対応できるため、生産性を維持しながら工場レイアウトの自由度向上に貢献します。 上部に工具主軸、下部にタレットを配置した対向2スピンドル構成は、R側主軸にX軸を搭載することで左右主軸での加工を干渉なく同時に行うことができます。より効率的で自由度の高い加工工程が可能となり、多様化・高度化する加工ニーズに対応し、加工の可能性を大きく広げます。
-
最高回転数30,000min-1の小型工具主軸
工具主軸には、当社独自開発の小型工具主軸ユニット「NT Smart Cube」を搭載（長さ299mm）。 最高回転数30,000min-1を誇り、高速・高精度な加工を実現します。
-
最大119本の工具を搭載可能
ATC（自動工具交換）機能を備え、工具はATCマガジンに搭載。標準で60本の工具をコンパクトに収納でき、最大119本（オプション）まで搭載できます。 追加マガジンは縦に配列されるため、機械本体サイズを変えることなく拡張可能です。
-
チップtoチップ3.3秒を実現
チップtoチップ時間はわずか3.3秒という驚異的なスピードを実現。 加えて、各種アイドルタイムを削減するソフトウェア「クロノカット α」を標準搭載し、加工時間と非加工時間の両面を最適化。これにより、サイクルタイムを大幅に短縮します。
-
ユーザビリティに配慮した操作盤
操作盤は回転および移動が可能で、作業者が最適な位置で操作できる設計としています。 ATCマガジン付近まで操作盤を移動できるため、工具設定作業も簡単です。
-
作業者の身体的負担を軽減
機械前面から主軸中心までの距離を450mmに抑え、作業者の身体負担を軽減しました。 その他にも自動・手動ツールセッタや残材排出装置などの各種オプションを用意し、現場に応じた柔軟な運用が可能です。
関連動画
-

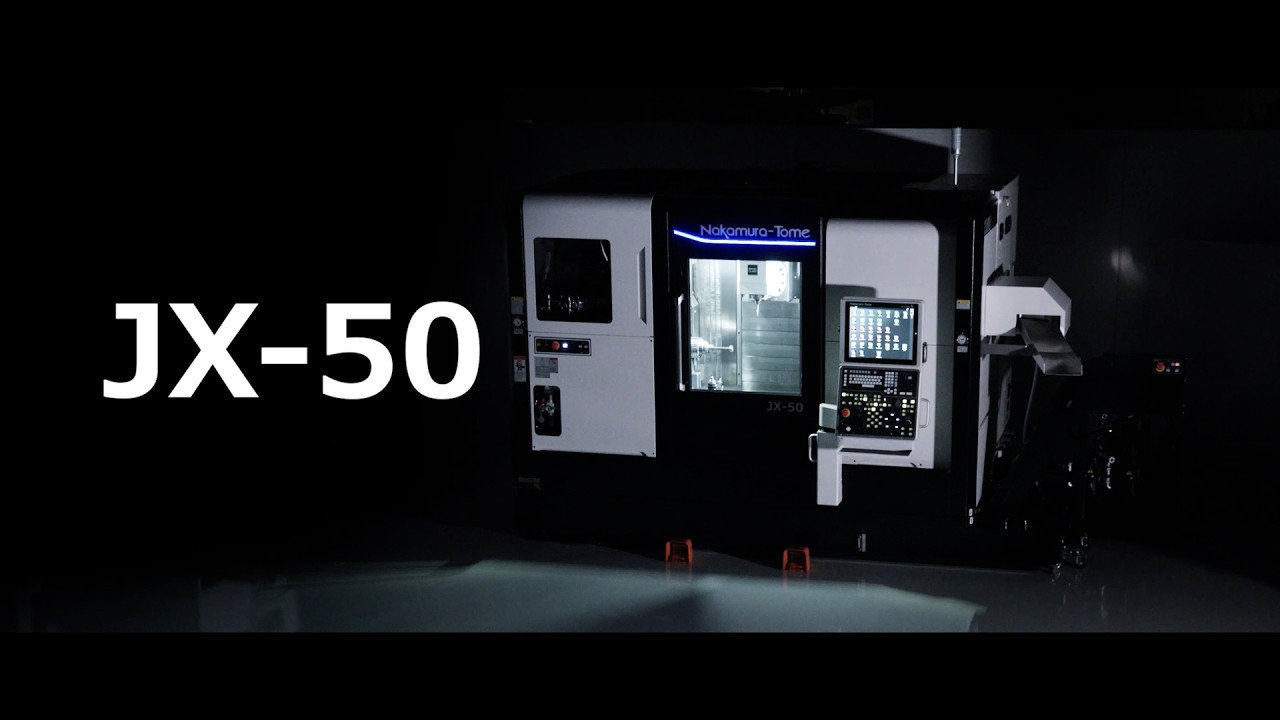

【新製品】JX-50 | この小さな空間が、工場になる。
製品の仕様
| φ42mm | ||
|---|---|---|
| 最大加工径 | φ280mm(工具主軸) / φ220mm(下刃物台) | |
| 最大加工長さ | 650mm | |
| 主軸端面間距離 | max.900mm / min.220mm | |
| L,R側棒材作業能力 (丸) | φ42mm | |
| チャックサイズ | 5″,6″ | |
| L,R主軸回転速度 | 6,000min-1 | |
| L,R主軸電動機 | 11kW / 7.5kW | |
| フロアスペース | 高さ：2,250 / 2,530.5 (表示灯標準)mm/幅：4264.4mm/奥行き：2,378mm | |
